Khi khách sạn hỏi "hệ thống truyền hình gồm những gì", câu trả lời thường dừng ở TV trong phòng và cái máy chủ IPTV. Phần ít được nhắc đến nhưng quyết định khách xem được kênh nào, hình có ổn định không, chính là headend: cụm thiết bị đặt trong phòng kỹ thuật, nhận tín hiệu từ bên ngoài, xử lý rồi phát vào mạng nội bộ của khách sạn. Bài này đi qua từng khối của headend, giải thích khối nào bắt buộc, khối nào tuỳ trường hợp, và cách ước lượng quy mô trước khi xin báo giá.

Headend là gì và nằm ở đâu trong hệ thống?

Có thể hình dung hệ thống truyền hình khách sạn gồm ba tầng:

Headend: thu kênh từ các nguồn, giải mã, nén lại và đưa ra định dạng mà mạng nội bộ truyền được.
Đường phân phối: mạng LAN (với IPTV) hoặc cáp đồng trục (với DVB-C, DVB-T) đi tới từng phòng.
Thiết bị trong phòng: TV khách sạn (LG Pro:Centric, Samsung LYNK, Philips MediaSuite) hoặc box Android gắn với TV, cùng phần mềm giao diện.

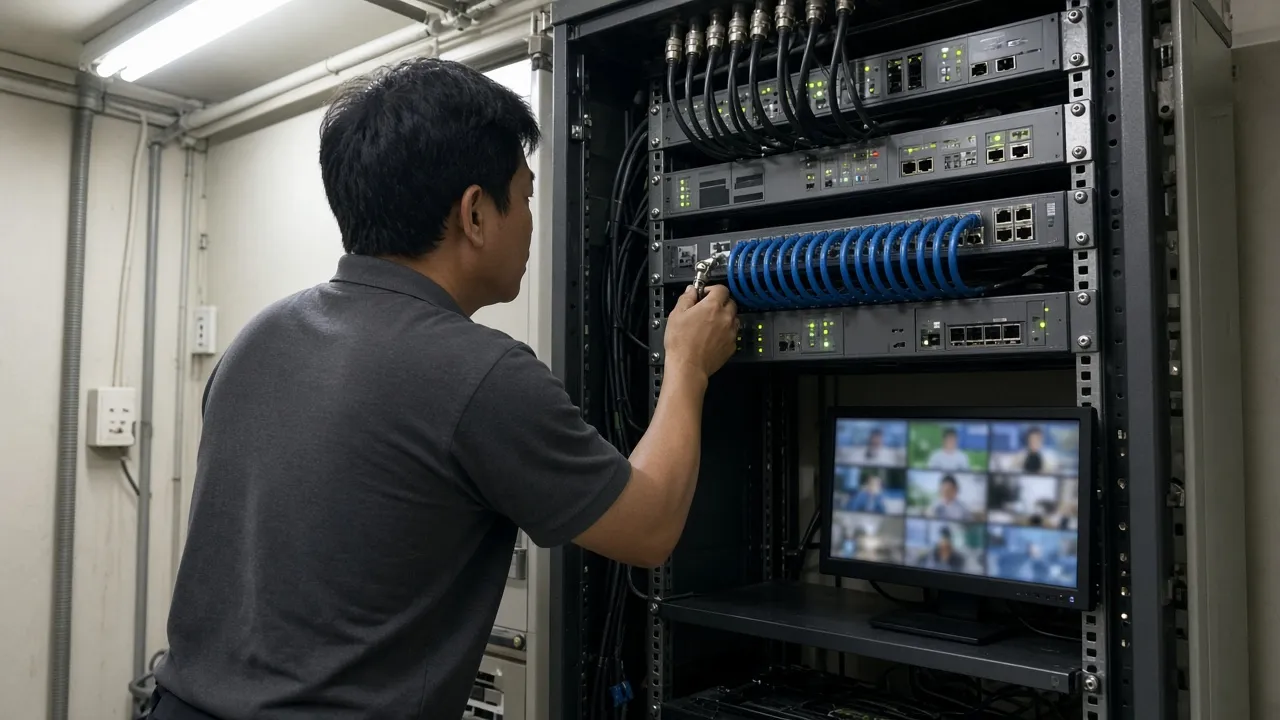

Headend thường đặt trong tủ rack ở phòng kỹ thuật, gần nơi kéo cáp anten, chảo vệ tinh và đường truyền internet vào toà nhà. Với du thuyền, headend nằm trong khoang kỹ thuật trên tàu, nên thường phải gọn hơn và chịu được rung, ẩm.

Khối 1: Thu tín hiệu từ các nguồn

Một khách sạn hiếm khi lấy toàn bộ kênh từ một nguồn duy nhất. Các nguồn hay gặp:

Truyền hình số mặt đất DVB-T2: anten thu kênh phát sóng miễn phí tại địa phương. Cần bộ thu (demodulator) để lấy luồng kênh ra.
Vệ tinh: chảo thu, LNB và đầu thu chuyên dụng (thường gọi là IRD). Kênh có mã hoá cần thêm CAM và thẻ giải mã hợp lệ do nhà cung cấp kênh cấp.
Nguồn IP: kênh do nhà cung cấp nội dung truyền qua đường mạng tới khách sạn, đã ở dạng luồng IP.
Nguồn nội bộ: kênh giới thiệu khách sạn, video quảng bá, hình từ hội trường hoặc sân khấu, lấy qua cổng HDMI hoặc SDI.

Điều cần làm rõ ngay từ đầu: kênh nào khách sạn có quyền phát lại thương mại. Thu được tín hiệu không đồng nghĩa được phép phân phối cho hàng trăm phòng. Danh sách kênh và nguồn bản quyền nên chốt trước khi chọn thiết bị, vì nó quyết định cần bao nhiêu bộ thu, bao nhiêu CAM.

Khối 2: Xử lý luồng kênh

Tín hiệu thu về hiếm khi dùng được ngay. Tuỳ nguồn, headend cần một hoặc nhiều bước sau:

Giải mã (descramble): với kênh có mã hoá, CAM và thẻ giải mã mở luồng ra trước khi phân phối trong mạng nội bộ.
Encoder (bộ mã hoá): chuyển tín hiệu hình HDMI hoặc SDI thành luồng nén để phát trên mạng. Dùng cho kênh nội bộ hoặc khi nguồn chỉ có cổng hình ra.
Transcoder (chuyển mã): đổi chuẩn nén hoặc bitrate, ví dụ từ MPEG-2 sang H.264 hoặc H.265, để giảm băng thông hoặc để TV, box cũ giải mã được.
Ghép và sắp xếp kênh (remux): chọn kênh cần dùng, bỏ kênh thừa, đặt lại tên và số thứ tự kênh theo danh sách của khách sạn.

Ngày nay nhiều hãng gom các chức năng này vào một khung máy có các module cắm rời (thu, giải mã, mã hoá, điều chế). Cách này gọn, dễ mở rộng, nhưng khi một module hỏng cần có phương án thay nhanh.

Khối 3: Phân phối ra mạng nội bộ

Đây là chỗ ba lựa chọn IPTV, DVB-C, DVB-T tách nhau. Phần so sánh chi tiết có trong bài chuẩn hoá tín hiệu truyền hình khách sạn: DVB-T2, DVB-C hay IPTV. Ở góc độ headend:

Phân phối IPTV

Headend xuất kênh thành luồng IP, thường là multicast, qua bộ phát luồng (IPTV streamer). Mỗi kênh chỉ đi một luồng trên đường trục, TV hoặc box nào chọn kênh thì switch mới chuyển luồng đó tới cổng tương ứng. Muốn vậy, switch phải hỗ trợ và được cấu hình IGMP snooping, mạng TV nên tách VLAN riêng. Xem thêm thiết kế hạ tầng mạng LAN cho hệ thống IPTV khách sạn.

Phân phối DVB-C hoặc DVB-T qua cáp đồng trục

Headend dùng bộ điều chế (modulator) đưa các kênh lên những tần số RF trên cáp đồng trục: điều chế QAM cho DVB-C, COFDM cho DVB-T. TV trong phòng dò kênh bằng bộ thu tích hợp. Mỗi tần số mang được nhiều chương trình; số chương trình trên một tần số tuỳ chuẩn nén và bitrate từng kênh. Cách này tận dụng được hệ thống cáp cũ, phù hợp toà nhà cũ, resort nhiều khu và du thuyền.

Kết hợp

Một headend có thể xuất đồng thời ra IP và RF: khu mới đi IPTV, khu cũ giữ cáp đồng trục. Phần giao diện tương tác (lời chào, thông tin khách sạn) vẫn chạy trên TV khách sạn hoặc box Android, lấy dữ liệu qua mạng.

Khối 4: Middleware và máy chủ nội dung

Nói chặt chẽ, middleware không thuộc headend, nhưng hai phần luôn đi cùng nhau. Headend lo kênh; middleware lo trải nghiệm: danh sách kênh hiển thị trên TV, màn hình chào khách, thông tin dịch vụ, kết nối với phần mềm quản lý khách sạn để hiện tên khách khi check-in. Chi tiết ở bài middleware Hotel TV là gì. Máy chủ middleware có thể đặt tại chỗ hoặc trên cloud.

Các hạng mục phụ hay bị quên

Nguồn điện và UPS: headend tắt là cả toà nhà mất kênh. Nên có UPS và quy trình khởi động lại theo thứ tự.
Tủ rack, tản nhiệt: encoder, transcoder sinh nhiệt nhiều; phòng kỹ thuật cần thông gió hoặc điều hoà.
Chống sét, tiếp địa cho đường cáp từ anten và chảo vệ tinh.
Giám sát: cảnh báo khi kênh mất tín hiệu, thay vì đợi khách gọi lễ tân. Xem hướng dẫn giám sát từ xa hệ thống truyền hình khách sạn.
Dự phòng: với kênh quan trọng, cân nhắc thiết bị dự phòng hoặc nguồn thay thế.

Ước lượng quy mô headend: tính theo kênh, không theo phòng

Một hiểu lầm phổ biến là headend to hay nhỏ phụ thuộc số phòng. Thực tế, quy mô headend phụ thuộc chủ yếu vào số kênh và số nguồn. Số phòng ảnh hưởng nhiều hơn tới mạng phân phối (switch, cáp, bộ chia, khuếch đại) và số TV, box cần cấu hình.

Câu hỏi	Ảnh hưởng tới
Tổng cộng bao nhiêu kênh, bao nhiêu kênh HD?	Số bộ thu, encoder, transcoder; băng thông mạng hoặc số tần số RF
Kênh đến từ mấy nguồn (DVB-T2, vệ tinh, IP, nội bộ)?	Số loại bộ thu, anten, chảo
Bao nhiêu kênh có mã hoá?	Số CAM, thẻ giải mã, khe giải mã cần có
Phân phối IP, RF hay cả hai?	Có cần IPTV streamer, modulator hay cả hai
TV, box trong phòng giải mã được chuẩn nén nào?	Có cần transcoder hay không
Có kênh nội bộ, kênh sự kiện không?	Số encoder HDMI/SDI
Yêu cầu dự phòng tới mức nào?	Thiết bị dự phòng, UPS, nguồn kênh thay thế

Với những thông tin trên, đơn vị thiết kế mới tính được cấu hình hợp lý. Báo giá headend chỉ dựa vào số phòng thường hoặc thừa, hoặc thiếu thiết bị.

Khi nào không cần headend đầy đủ?

Không phải khách sạn nào cũng cần đủ bốn khối. Nếu toàn bộ kênh đến từ nguồn IP đã sẵn sàng, phần thu và xử lý có thể rất gọn. Nếu khách sạn chỉ cần kênh DVB-T2 miễn phí và TV đều có bộ thu phù hợp, có khi chỉ cần anten tốt và hệ thống chia tín hiệu được thiết kế chuẩn. Ngược lại, khách sạn muốn kênh quốc tế qua vệ tinh, kênh nội bộ và giao diện tương tác thì cần headend đầy đủ hơn. Kết luận nên đến từ khảo sát thực tế, không từ một cấu hình mẫu.

Câu hỏi thường gặp

Headend dùng chung cho IPTV và DVB-C được không?

Được. Phần thu và xử lý kênh dùng chung, chỉ khác ở khối phân phối: một nhánh ra IPTV streamer, một nhánh ra modulator. Cách này hợp với khách sạn có khu cũ dùng cáp đồng trục và khu mới đi mạng LAN.

Có phải thay TV khi đổi headend không?

Không nhất thiết. Cần kiểm tra TV trong phòng có bộ thu DVB-C hoặc DVB-T2 phù hợp (nếu phân phối RF), hoặc giải mã được chuẩn nén đang dùng (nếu IPTV). Nếu TV cũ không đáp ứng, có thể gắn thêm box thay vì thay TV.

Headend có cần người trực thường xuyên không?

Không cần ngồi canh, nhưng cần người theo dõi cảnh báo, kiểm tra kênh định kỳ và xử lý khi nguồn kênh thay đổi tần số hoặc thông số. Các việc này nên đưa vào lịch bảo trì định kỳ của khách sạn.

Du thuyền có dùng được headend như khách sạn không?

Nguyên lý giống nhau, nhưng thiết bị phải gọn, chịu rung và ẩm, và nguồn kênh thay đổi theo hành trình. Xem thêm hệ thống truyền hình IPTV cho du thuyền.
