THI CÔNG MẠNG QUANG NỘI BỘ CHO NHÀ MÁY

Giải Pháp Hạ Tầng Mạng Ổn Định – Hiệu Suất Cao – Quản Lý Tập Trung

1. Tổng Quan Về Mạng Quang Nội Bộ Trong Nhà Máy

Trong bối cảnh Công nghiệp 4.0tự động hóa dây chuyền, nhà máy hiện đại không thể thiếu một hạ tầng mạng mạnh, ổn định và linh hoạt. Mạng quang nội bộ (FTTO – Fiber To The Office) đang dần thay thế các giải pháp mạng cáp đồng truyền thống nhờ:

  • Tốc độ truyền tải lên đến 10Gbps+

  • Chống nhiễu tuyệt đối, hoạt động tốt trong môi trường điện công nghiệp

  • Khoảng cách truyền xa (tới hàng km)

  • Tuổi thọ lâu dài, ít bảo trì


2. Lợi Ích Khi Triển Khai Mạng Quang Nội Bộ Cho Nhà Máy

Lợi íchMô tả chi tiết
Hiệu suất vượt trội Đáp ứng nhu cầu truyền dữ liệu lớn, video giám sát 24/7, IoT, ERP
Giảm chi phí dài hạn Bền bỉ, ít suy hao, không cần nhiều switch trung gian
Chống nhiễu tốt Không bị ảnh hưởng bởi điện công nghiệp, máy móc lớn, bảo đảm tín hiệu ổn định
Dễ mở rộng Dễ dàng mở rộng node, nhánh mạng khi mở rộng nhà xưởng hoặc dây chuyền mới
Tối ưu hóa giám sát Truyền hình ảnh camera, dữ liệu sensor, máy CNC… chính xác, theo thời gian thực


3. Các Ứng Dụng Của Mạng Quang Nội Bộ Trong Nhà Máy

  • Truyền dữ liệu giữa các khu sản xuất

  • Kết nối hệ thống camera giám sát nội bộ

  • Liên kết trung tâm dữ liệu – phòng điều khiển

  • Chạy hệ thống ERP, MES, SCADA, hệ thống điện nhẹ

  • Truyền hình nội bộ – thông báo nhà máy

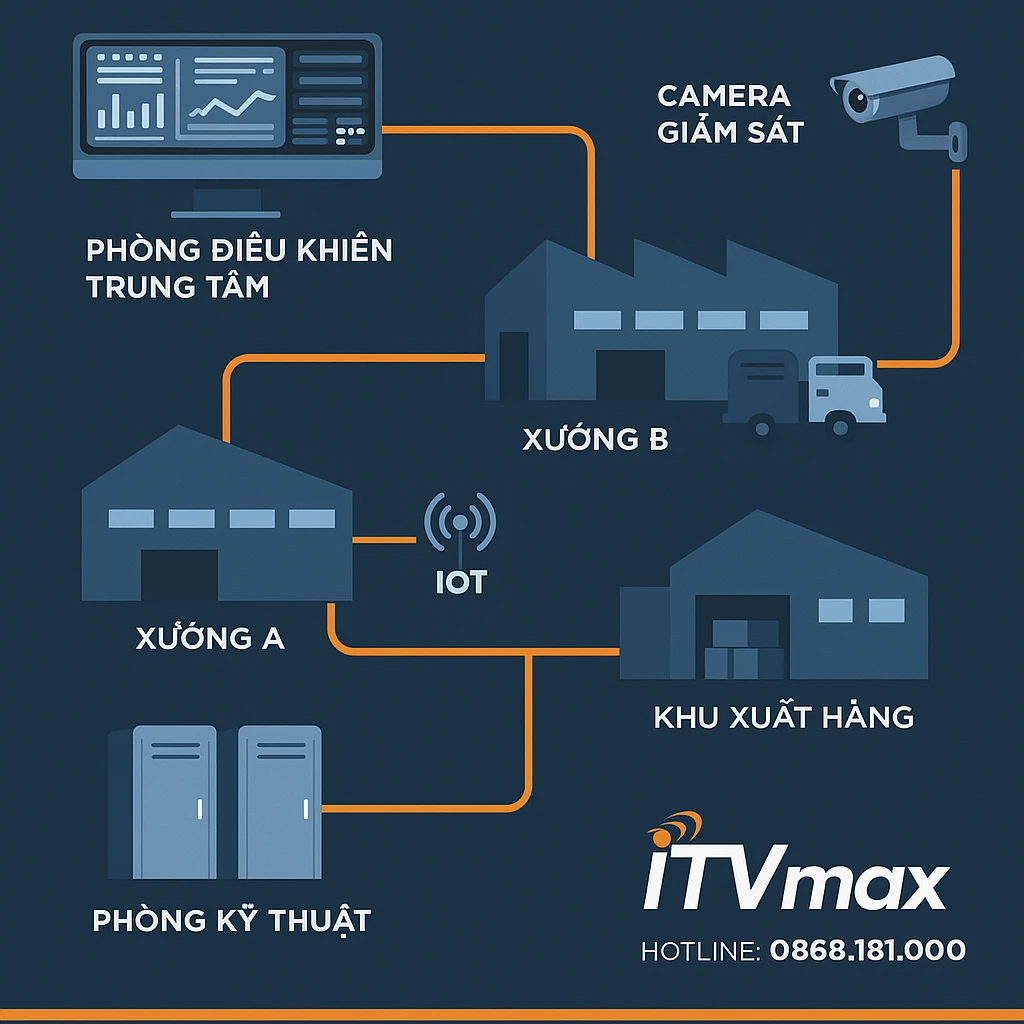

Infographic các ứng dụng mạng quang nội bộ
Infographic các ứng dụng mạng quang nội bộ

4. Quy Trình Thi Công Mạng Quang Nội Bộ

4.1. Khảo sát & tư vấn

  • Khảo sát mặt bằng thực tế nhà máy

  • Đo đạc khoảng cách, đánh giá môi trường (nhiệt độ, bụi, rung động…)

  • Tư vấn tuyến cáp, loại cáp phù hợp (singlemode / multimode, chống cháy, bọc thép…)

4.2. Thiết kế sơ đồ mạng & dự toán

  • Thiết kế tuyến đi cáp (trên máng, dưới đất, ống PVC, tường kỹ thuật…)

  • Bố trí điểm kết nối (ODF, switch quang, ONT…)

  • Tính toán công suất phát – thu → chọn thiết bị phù hợp

4.3. Thi công kéo cáp & đấu nối

  • Thi công cáp quang theo sơ đồ

  • Hàn nối bằng máy hàn quang (Fujikura/INNO)

  • Đánh nhãn từng core cáp, kiểm tra bằng máy OTDR

4.4. Cấu hình & bàn giao hệ thống

  • Cấu hình thiết bị mạng nếu có: switch, ONT, router

  • Đo test công suất – kiểm tra lỗi – khắc phục suy hao

  • Bàn giao sơ đồ mạng – nhật ký kỹ thuật

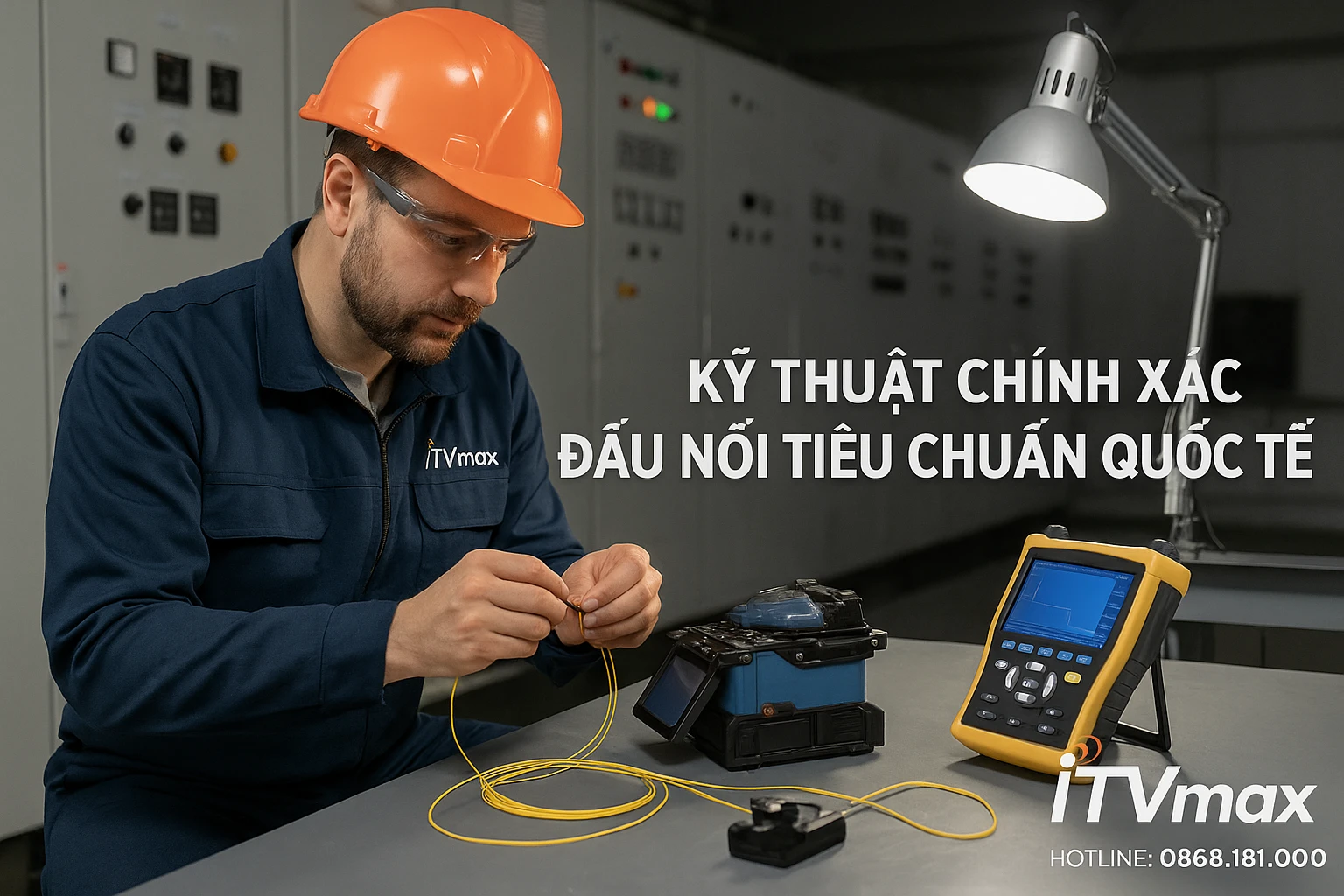

hàn nối cáp quang tại nhà máy
hàn nối cáp quang tại nhà máy

5. Các Vị Trí Phổ Biến Cần Kéo Mạng Quang Trong Nhà Máy

Khu vựcMục tiêu kết nối
Phòng điều khiển trung tâm Máy chủ quản lý MES, ERP, giám sát tổng thể
Từng nhà xưởng riêng biệt Camera, máy tính, hệ thống cảm biến tại xưởng
Khu xuất – nhập hàng Camera bãi xe, kiểm soát vào ra, cân điện tử
Phòng thiết bị / server room Thiết bị mạng trung tâm, kết nối với văn phòng, ban quản lý
Trạm điện – phòng kỹ thuật Cảnh báo sự cố, truyền dữ liệu từ tủ điện, ATS, UPS


6. Chủng Loại Cáp Quang Và Thiết Bị Phổ Biến Sử Dụng

  • Cáp quang singlemode bọc thép – phù hợp kéo xa, chống chuột/mối

  • ODF trong nhà (Indoor Rack ODF) – quản lý đầu sợi gọn gàng

  • Switch quang công nghiệp DIN rail – lắp tủ điều khiển

  • Máy đo OTDR – Power Meter – kiểm tra suy hao

  • ONT – Router công nghiệp – khi cần truyền Internet song song


7. Báo Giá Dịch Vụ Thi Công Mạng Quang Nội Bộ

Hạng mụcĐơn giá tham khảo (VNĐ)
Khảo sát – thiết kế sơ đồ mạng Miễn phí hoặc từ 1.000.000đ
Kéo cáp quang bọc thép – ống ruột gà 15.000 – 30.000đ/m tùy tuyến
Hàn nối sợi quang + đánh dấu 80.000 – 120.000đ/điểm
Lắp đặt ODF, switch, cấu hình 300.000 – 800.000đ/thiết bị
Gói trọn gói thi công + bàn giao Theo hợp đồng, tùy quy mô


8. Cam Kết Từ ITVmax Khi Thi Công Mạng Quang Cho Nhà Máy

  • ✅ Kỹ thuật viên giàu kinh nghiệm (10+ năm)

  • ✅ Sử dụng thiết bị chuyên dụng chuẩn Fujikura, OTDR hiện đại

  • ✅ Có sơ đồ bàn giao & biên bản nghiệm thu rõ ràng

  • ✅ Hỗ trợ kỹ thuật từ xa 24/7 trong 12 tháng

  • ✅ Có gói bảo trì định kỳ theo quý/năm


9. Một Số Dự Án Đã Triển Khai Thành Công

➤ Nhà Máy Cơ Khí Chính Xác Tại KCN Quang Minh

  • Kéo mạng quang kết nối 3 xưởng chính – phòng điều khiển

  • Sử dụng cáp bọc thép 24 core, hàn nối tổng 48 điểm

  • Truyền dữ liệu camera IP, máy kiểm tra linh kiện SMT

  • Tổng thời gian hoàn thiện: 4 ngày

➤ Nhà Máy Thực Phẩm KCN Bắc Ninh

  • Triển khai mạng LAN – quang nội bộ xuyên các khu HACCP

  • Đảm bảo chống nhiễu, chịu nhiệt tốt (40–50°C)

  • Quản lý camera, cảm biến giám sát nhiệt độ kho lạnh
