    Hàn Cáp Quang Là Gì? Hướng Dẫn Chuẩn Kỹ Thuật, Thiết Bị & Bảng Giá Cập Nhật 2025

Trong hệ thống mạng tốc độ cao, việc hàn cáp quang là bước then chốt giúp đảm bảo kết nối ổn định, không suy hao, bảo mật và duy trì hiệu suất mạng lâu dài. Đặc biệt trong thi công backbone, camera IP, GPON hay hệ thống doanh nghiệp – việc hàn đúng kỹ thuật sẽ quyết định đến tốc độ và độ tin cậy của toàn bộ hệ thống.


1. Hàn Cáp Quang Là Gì?

Hàn cáp quang (Fusion Splicing) là kỹ thuật nối hai đầu sợi quang bằng cách nung chảy lõi sợi ở nhiệt độ cao (trên 1600°C) rồi ghép lại để truyền tín hiệu ánh sáng liên tục, không ngắt quãng. Đây là kỹ thuật nối được sử dụng phổ biến nhất vì có độ suy hao cực thấp (≤ 0.05 dB) và bền vững theo thời gian.


2. Ứng Dụng Của Hàn Cáp Quang

  • 🔁 Khôi phục tuyến cáp bị đứt (do thiên tai, tai nạn thi công)

  • 🔧 Thi công mới hoặc mở rộng mạng quang

  • 🏢 Kết nối mạng nội bộ, camera, tổng đài IP trong doanh nghiệp

  • 🏭 Kết nối phân xưởng – trung tâm dữ liệu – Smart Factory

  • 🏨 Tích hợp hệ thống IPTV, Internet tốc độ cao trong khách sạn


3. Thiết Bị Cần Thiết Khi Hàn Cáp Quang

Thiết bịCông dụng
Máy hàn quang Nung và ghép hai đầu sợi quang (Fujikura, INNO View…)
Dao cắt sợi (Cleaver) Đảm bảo mặt cắt vuông tuyệt đối (~90°) để hàn chuẩn
Ống co nhiệt Bảo vệ điểm hàn khỏi nước, bụi, lực kéo
Khay hàn/Hộp ODF Định vị – lưu trữ điểm hàn gọn gàng
Máy đo OTDR/Power Meter Kiểm tra suy hao, xác minh chất lượng hàn

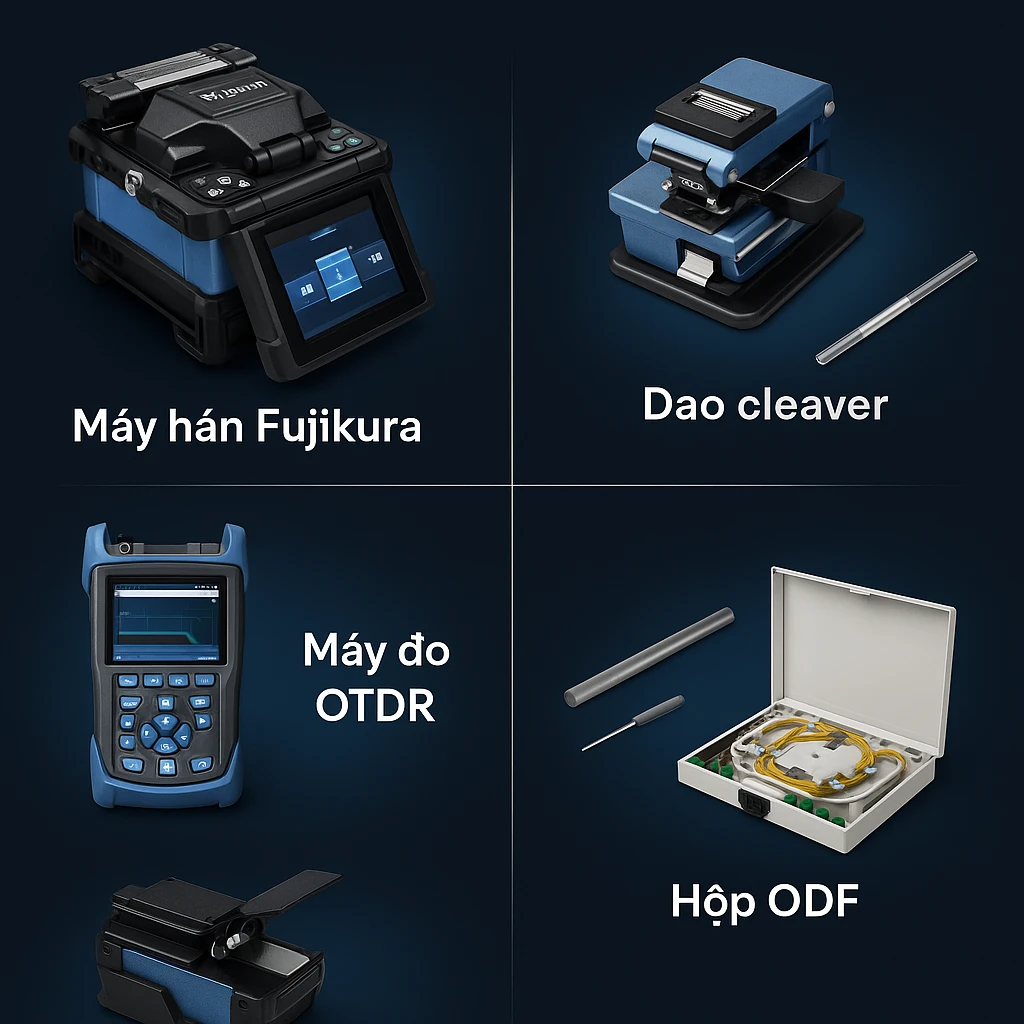

Thiết bị chuyên dùng để hàn cáp quang
Thiết bị chuyên dùng để hàn cáp quang

4. Quy Trình Hàn Cáp Quang Chuẩn Kỹ Thuật

  1. Chuẩn bị thiết bị – sợi quang – dụng cụ bảo hộ

  2. Tuốt vỏ sợi – làm sạch bằng cồn isopropyl

  3. Cắt sợi bằng cleaver – mặt cắt vuông tuyệt đối

  4. Đặt sợi vào máy hàn – căn chỉnh tự động bằng camera

  5. Hàn nhiệt bằng hồ quang điện – tự động hàn & đánh giá suy hao

  6. Đút sợi vào ống co nhiệt – làm nguội bằng lò sấy

  7. Sắp xếp điểm hàn vào khay – cố định trong hộp phối quang

  8. Đo kiểm bằng OTDR – ghi lại kết quả

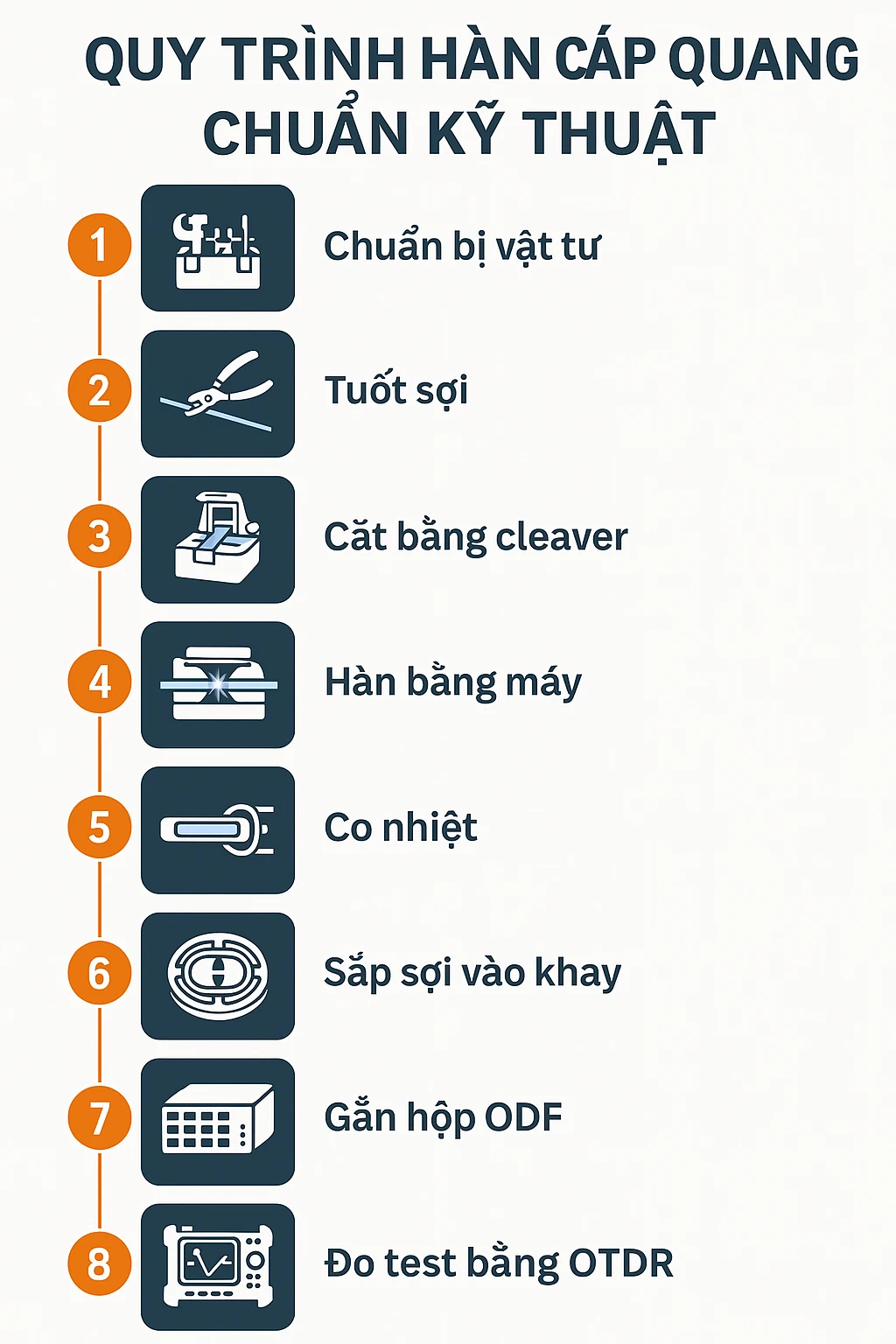

: Sơ đồ quy trình hàn 8 bước
Sơ đồ quy trình hàn 8 bước

5. Các Tiêu Chuẩn Kỹ Thuật Cần Đảm Bảo

  • ✅ Mặt cắt vuông ±0.5°

  • ✅ Sai lệch trục ≤ 0.5 µm

  • ✅ Suy hao ≤ 0.05 dB/mối hàn

  • ✅ Chịu lực kéo tối thiểu 2–3 kg

  • ✅ Hộp hàn chống nước IP54 trở lên nếu ngoài trời


6. Giá Hàn Cáp Quang Tham Khảo (2025)

Dịch vụGiá từ (VNĐ)
Hàn cáp quang nội bộ 80.000 – 120.000/mối
Hàn tuyến trục ngoài trời 100.000 – 180.000/mối
Hàn + đo OTDR 150.000 – 250.000/mối
Hộp phối 4–24 lõi 300.000 – 800.000/hộp

🔧 Giá phụ thuộc địa hình, chiều dài, số lõi, loại cáp (Singlemode/Multimode).

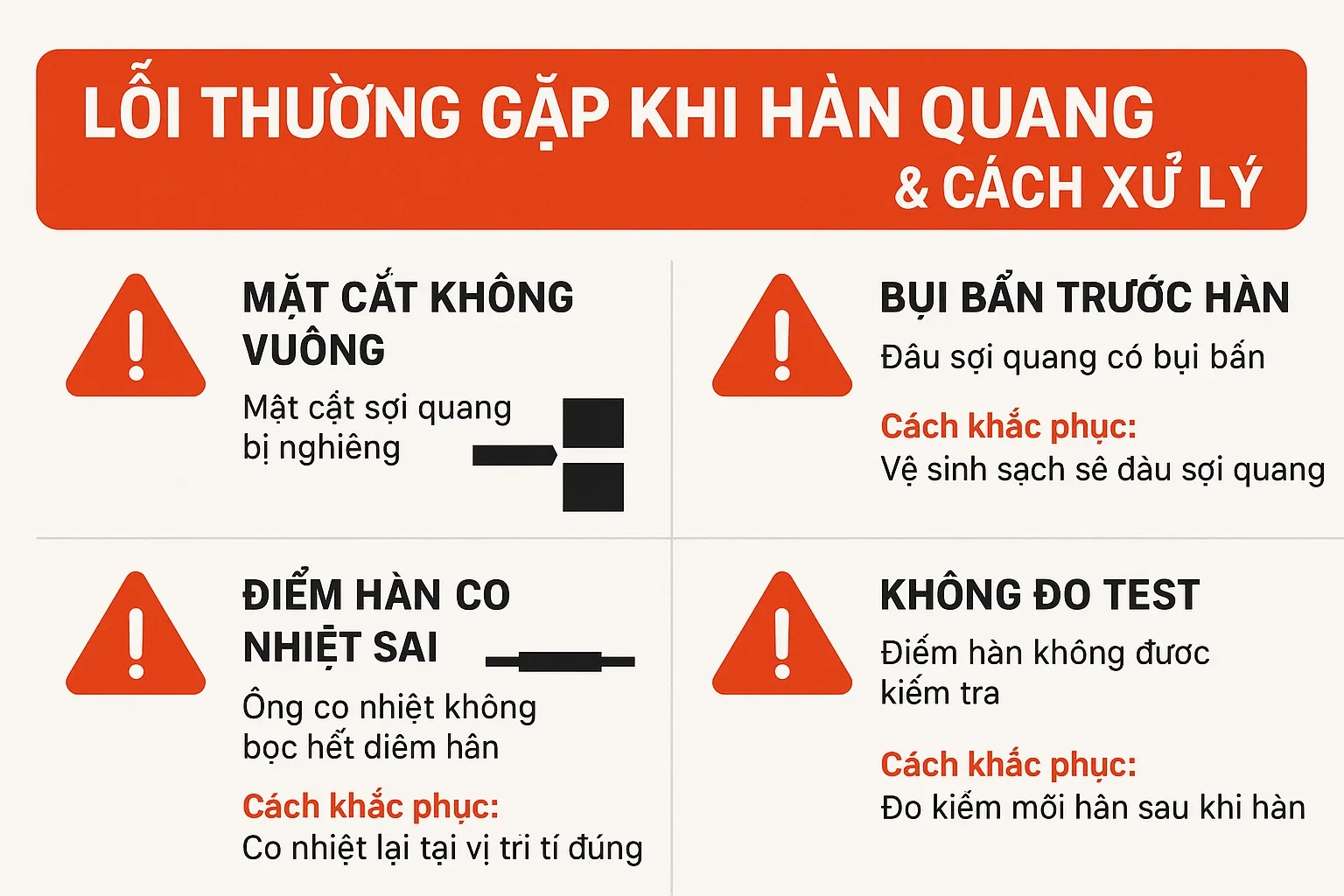

7. Lỗi Thường Gặp Khi Hàn Quang (Và Cách Tránh)

LỗiHậu quảCách khắc phục
Mặt cắt không vuông Suy hao cao, lỗi kết nối Cắt lại bằng dao cleaver chuẩn
Không làm sạch trước hàn Bong điểm hàn Dùng cồn IPA, khăn sạch trước khi hàn
Không căn chỉnh đúng trục Không truyền ánh sáng Kiểm tra camera căn chỉnh máy
Co nhiệt không đủ Dễ bung – nước xâm nhập Dùng lò sấy hoặc bật máy đủ nhiệt
Không đo test sau hàn Không phát hiện suy hao Luôn kiểm tra bằng OTDR/PM
