Nối Cáp Quang Là Gì? Hướng Dẫn Kỹ Thuật Hàn – Kiểm Tra – Đảm Bảo Tín Hiệu Ổn Định

Nối cáp quang là một kỹ thuật quan trọng trong thi công, bảo trì và khắc phục sự cố mạng truyền dẫn. Dù là hệ thống cáp nội bộ hay tuyến trục dài, việc nối chính xác – đúng kỹ thuật – kiểm tra kỹ lưỡng là yếu tố then chốt giúp đảm bảo tốc độ – độ ổn định – độ suy hao thấp cho toàn bộ hệ thống.


1. Nối Cáp Quang Là Gì?

Nối cáp quang là quá trình kết nối hai đầu sợi quang lại với nhau để khôi phục hoặc duy trì tuyến truyền dẫn. Việc nối thường thực hiện khi:

  • Kéo mới cáp theo đoạn

  • Bảo trì, thay thế đoạn bị lỗi

  • Gộp nhánh – chia tín hiệu

  • Xử lý đứt cáp do thi công, thiên tai


2. Các Phương Pháp Nối Cáp Quang Phổ Biến

🔧 1. Nối Cơ (Mechanical Splice)

  • Sử dụng đầu nối chuyên dụng (connector) để ép hai đầu sợi lại với nhau

  • Nhanh – rẻ – dễ thực hiện, nhưng độ suy hao cao hơn, ít dùng cho tuyến dài

🔥 2. Nối Hàn (Fusion Splicing)

  • Dùng máy hàn quang để nung chảy hai sợi và hàn nối vĩnh viễn

  • Độ suy hao rất thấp (≤ 0.05 dB), dùng cho trục backbone, GPON, camera, mạng doanh nghiệp

  • Là phương pháp phổ biến & chuyên nghiệp nhất hiện nay


3. Quy Trình Nối Cáp Quang Chuẩn Kỹ Thuật

  1. Chuẩn bị vật tư: sợi quang, ống co nhiệt, khay hàn, máy hàn, máy test

  2. Tuốt vỏ & làm sạch sợi: dùng dao tuốt & cồn isopropyl

  3. Cắt đầu sợi bằng máy cleaver – mặt cắt phải vuông tuyệt đối

  4. Căn chỉnh & hàn bằng máy fusion splicer – nhiệt độ ~1600°C

  5. Làm nguội – co nhiệt – đảm bảo chắc chắn & không bụi

  6. Sắp sợi vào khay hàn & hộp ODF – tránh gập gãy

  7. Đo kiểm suy hao bằng máy OTDR hoặc Power Meter

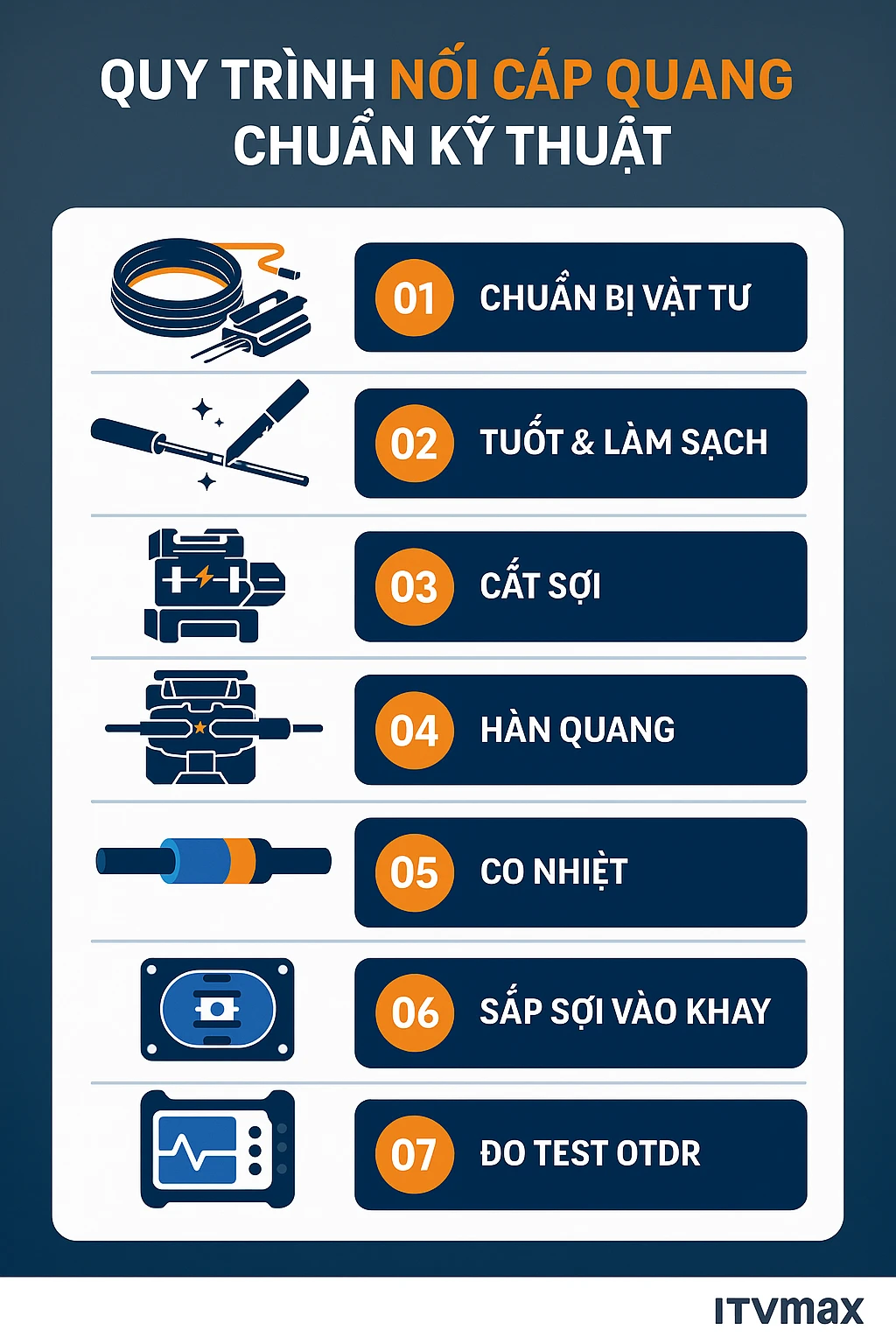

Infographic quy trình nối cáp quang 7 bước
Infographic quy trình nối cáp quang 7 bước

4. Thiết Bị & Vật Tư Cần Dùng Khi Nối Cáp Quang

Thiết bị / Vật tưVai trò
Máy hàn quang Dòng phổ biến: Fujikura 90S, INNO View, Sumitomo
Dao cắt sợi (Cleaver) Cắt mặt sợi quang vuông chuẩn xác
Ống co nhiệt Bảo vệ điểm hàn, chống nước, bụi, va đập
Hộp phối quang ODF Bố trí, tổ chức điểm hàn
Máy test OTDR/Power Meter Đo suy hao – kiểm tra chất lượng kết nối
Thiết bị nối cáp quang chuyên dụng
Thiết bị nối cáp quang chuyên dụng

5. Giá Dịch Vụ Nối Cáp Quang (Hàn Quang) Tham Khảo

Dịch vụGiá (VNĐ/mối)
Nối cáp quang nội bộ 80.000 – 120.000
Nối tuyến trục ngoài trời 100.000 – 180.000
Hộp phối 4–12–24 core 300.000 – 800.000/hộp
Đo test OTDR sau hàn 500.000 – 1.200.000/lần

⚠️ Giá có thể thay đổi tùy địa điểm, chiều dài cáp, số lõi và điều kiện thi công.

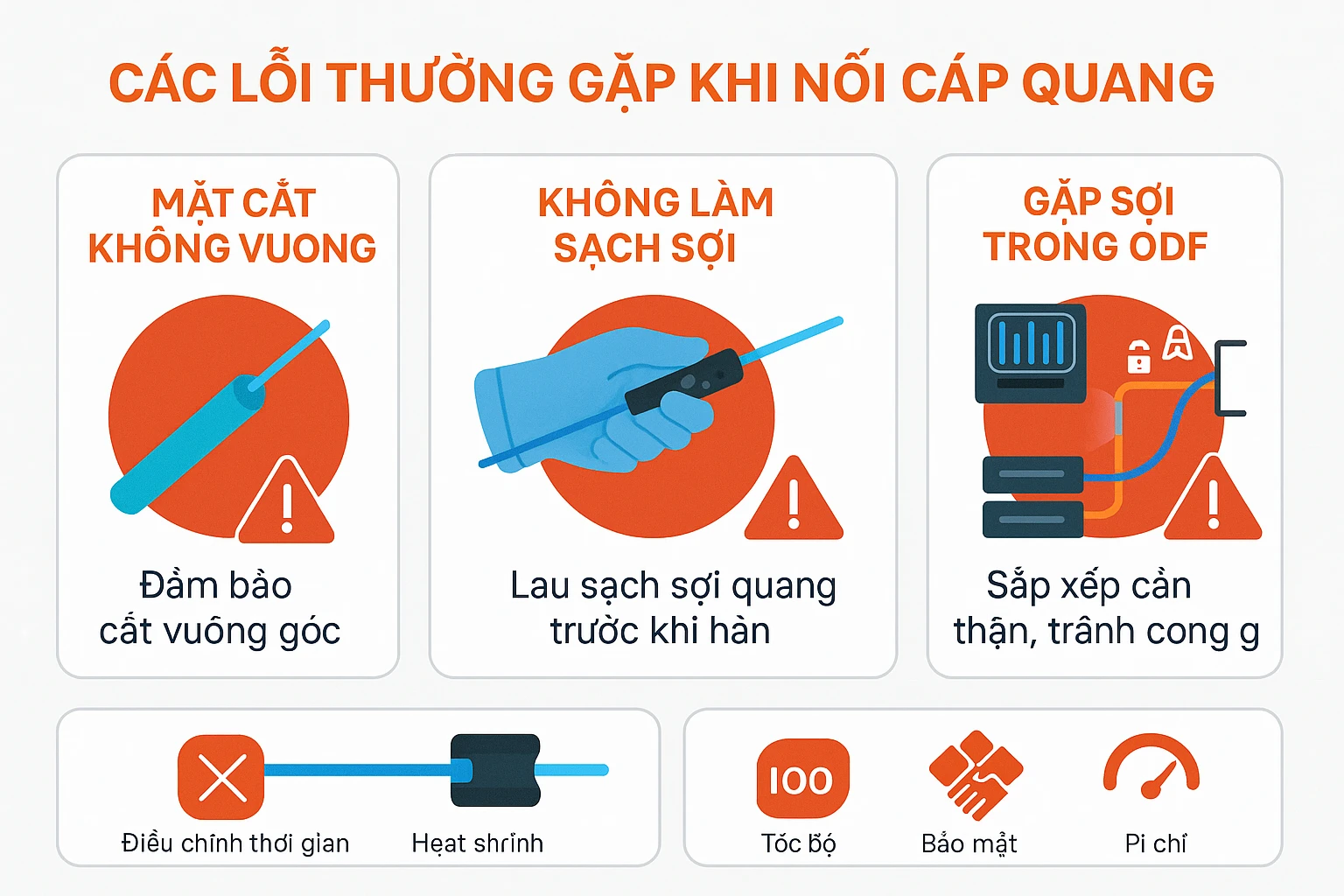

6. Các Lỗi Thường Gặp Khi Nối Cáp Quang

  • ❌ Mặt cắt không vuông → suy hao cao, lỗi tín hiệu

  • ❌ Không làm sạch sợi → tạp chất làm hỏng điểm hàn

  • ❌ Ống co nhiệt không đủ nhiệt → bung hoặc thấm nước

  • ❌ Gập sợi quá cong trong ODF → đứt quang hoặc tăng suy hao

  • ❌ Không đo test sau khi nối → không phát hiện lỗi tiềm ẩn


7. Ứng Dụng Của Việc Nối Cáp Quang

  • 🔁 Khôi phục tuyến đứt: đứt cáp do đào bới, thiên tai

  • 📡 Mở rộng tuyến mạng doanh nghiệp: thêm nhánh, tầng, thiết bị

  • 🏢 Tăng điểm truy cập Wi-Fi, camera, hệ thống điều khiển

  • 🏗️ Tích hợp hệ thống tổng đài, IPTV, Smart Building
