Hệ Thống Báo Cháy Trong Khách Sạn – Thiết Bị & Tiêu Chuẩn
Hệ Thống Báo Cháy Trong Khách Sạn Trong Điện Nhẹ(ELV): Cấu Trúc, Thiết Bị & Tiêu Chuẩn Thi Công
1.Hệ Thống Báo Cháy Trong Khách Sạn Là Gì?
Trong lĩnh vực vận hành khách sạn hiện đại, an toàn phòng cháy chữa cháy (PCCC) không chỉ là một yêu cầu pháp lý bắt buộc mà còn là cam kết quan trọng về chất lượng dịch vụ và bảo vệ tính mạng con người. Giữa vô vàn những tiện nghi cao cấp như hệ thống điều hoà trung tâm, thang máy thông minh hay kiểm soát ra vào bằng thẻ từ, thì hệ thống báo cháy âm thầm giữ vai trò “lá chắn đầu tiên” khi có nguy cơ hoả hoạn xảy ra.

Hệ thống báo cháy trong khách sạn là tổ hợp các thiết bị điện – điện tử có nhiệm vụ phát hiện sớm các dấu hiệu bất thường như khói, nhiệt, khí CO…, và nhanh chóng phát tín hiệu cảnh báo bằng âm thanh – ánh sáng – hiển thị trên tủ trung tâm, nhằm kích hoạt quy trình xử lý sự cố và sơ tán người một cách hiệu quả, có kiểm soát.
Không giống với nhà ở hay văn phòng thông thường, môi trường khách sạn có tính đa tầng – đa không gian – đa thiết bị điện, cùng mật độ người sử dụng cao và lưu trú không cố định, nên hệ thống báo cháy cần đảm bảo độ nhạy cao, chính xác, không báo giả nhưng cũng không được trễ. Bên cạnh đó, hệ thống phải dễ kiểm tra, bảo trì định kỳ và tích hợp linh hoạt với các hệ thống ELV khác như:
-
BMS (Building Management System) – để tự động ngắt điện, đóng cửa chống cháy
-
Thang máy – để tự động chuyển về tầng an toàn
-
Khoá cửa điện tử – để hỗ trợ thoát hiểm
-
Âm thanh công cộng (PA) – để phát cảnh báo hướng dẫn
Trong tiêu chuẩn thiết kế kỹ thuật, hệ thống báo cháy khách sạn được xếp vào nhóm hệ thống điện nhẹ (ELV – Extra Low Voltage). Dù có điện áp thấp, nhưng vai trò lại rất lớn – ảnh hưởng trực tiếp đến an toàn, uy tín thương hiệu, và sự tin tưởng từ phía khách hàng.
2. Vai Trò Của Hệ Thống Báo Cháy Trong ELV
🎯 Các chức năng chính:
-
Cảnh báo sớm cháy nổ để bảo vệ con người và tài sản
-
Kích hoạt hệ thống thoát hiểm, mở khóa từ, tắt điều hoà
-
Liên kết với trung tâm vận hành hoặc trạm bảo vệ
-
Ghi log tín hiệu và báo cáo sự cố phục vụ kiểm tra định kỳ
🧠 Lợi ích khi tích hợp báo cháy trong ELV:
-
Kết nối với các đầu báo, đèn – chuông, relay thiết bị khác
-
Truyền tín hiệu báo cháy qua mạng LAN tốc độ cao
-
Dễ quản lý từ trung tâm điều khiển tập trung

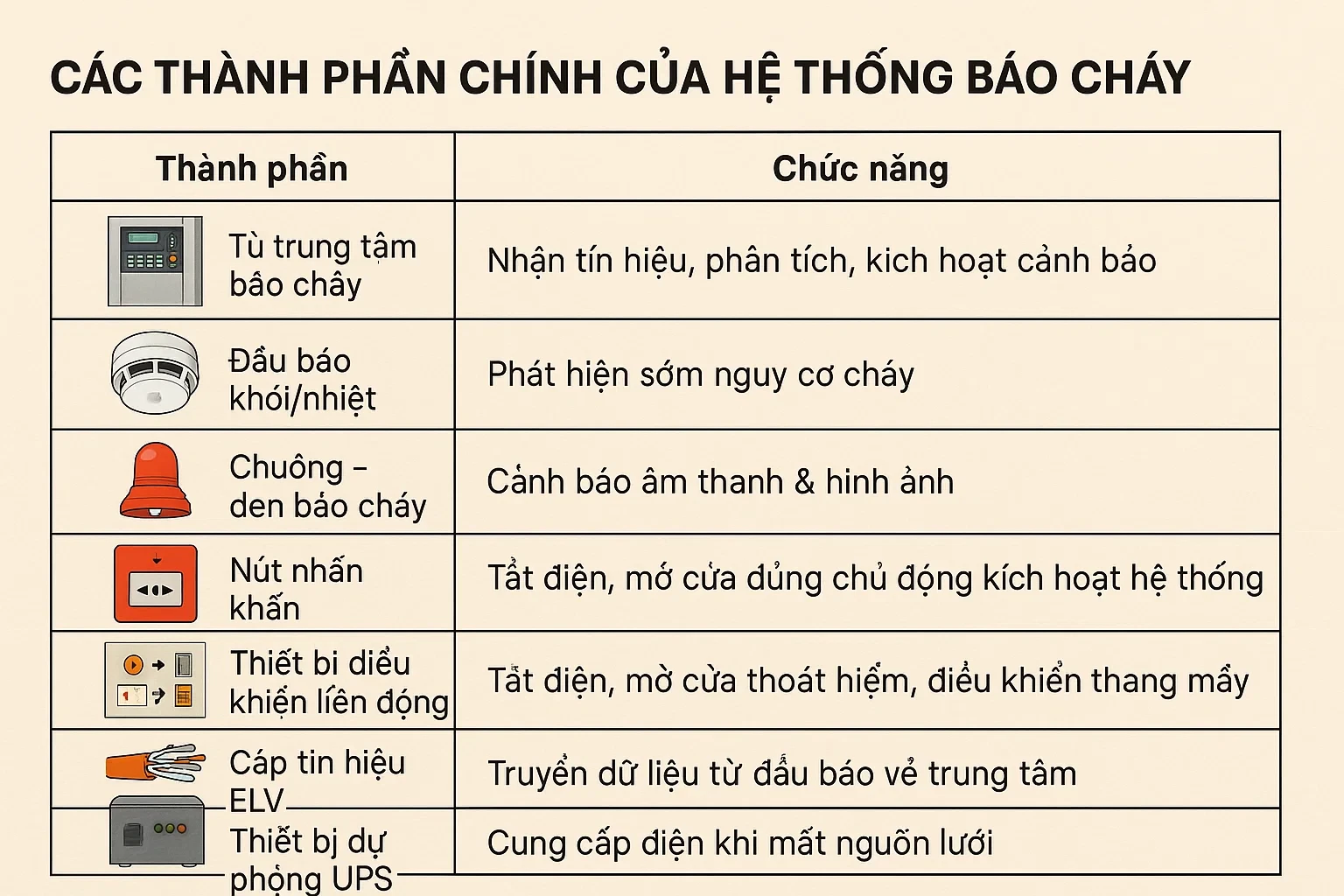

3. Các Thành Phần Chính Của Hệ Thống Báo Cháy
| Thành phần | Chức năng |
|---|---|
| Tủ trung tâm báo cháy | Nhận tín hiệu, phân tích, kích hoạt cảnh báo |
| Đầu báo khói/nhiệt | Phát hiện sớm nguy cơ cháy |
| Chuông – đèn báo cháy | Cảnh báo âm thanh & hình ảnh |
| Nút nhấn khẩn | Cho phép người dùng chủ động kích hoạt hệ thống |
| Thiết bị điều khiển liên động | Tắt điện, mở cửa thoát hiểm, điều khiển thang máy |
| Cáp tín hiệu ELV | Truyền dữ liệu từ đầu báo về trung tâm |
| Thiết bị dự phòng UPS | Cung cấp điện khi mất nguồn lưới |

4. Quy Chuẩn PCCC & Tiêu Chuẩn Thiết Kế
📘 Tiêu chuẩn tại Việt Nam:
-
TCVN 3890:2023: Trang bị phương tiện PCCC cho nhà & công trình
-
QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về an toàn cháy
-
TCVN 5738:2021: Hệ thống báo cháy tự động – yêu cầu kỹ thuật
🌍 Một số tiêu chuẩn quốc tế được áp dụng:
-
NFPA 72 (Mỹ): National Fire Alarm and Signaling Code
-
EN54 (Châu Âu): Tiêu chuẩn hệ thống báo cháy EU
5. Các Loại Hệ Thống Báo Cháy Khách Sạn
| Loại hệ thống | Đặc điểm | Khuyến nghị |
|---|---|---|
| Báo cháy thường (Conventional) | Kết nối theo vùng, không chỉ rõ vị trí | Khách sạn nhỏ <30 phòng |
| Báo cháy địa chỉ (Addressable) | Mỗi thiết bị có địa chỉ riêng, xác định chính xác vị trí cháy | Khách sạn 3–5 sao |
| Hệ thống kết hợp (Hybrid) | Dùng cho công trình cải tạo hoặc mở rộng quy mô | Nâng cấp từ báo cháy thường |

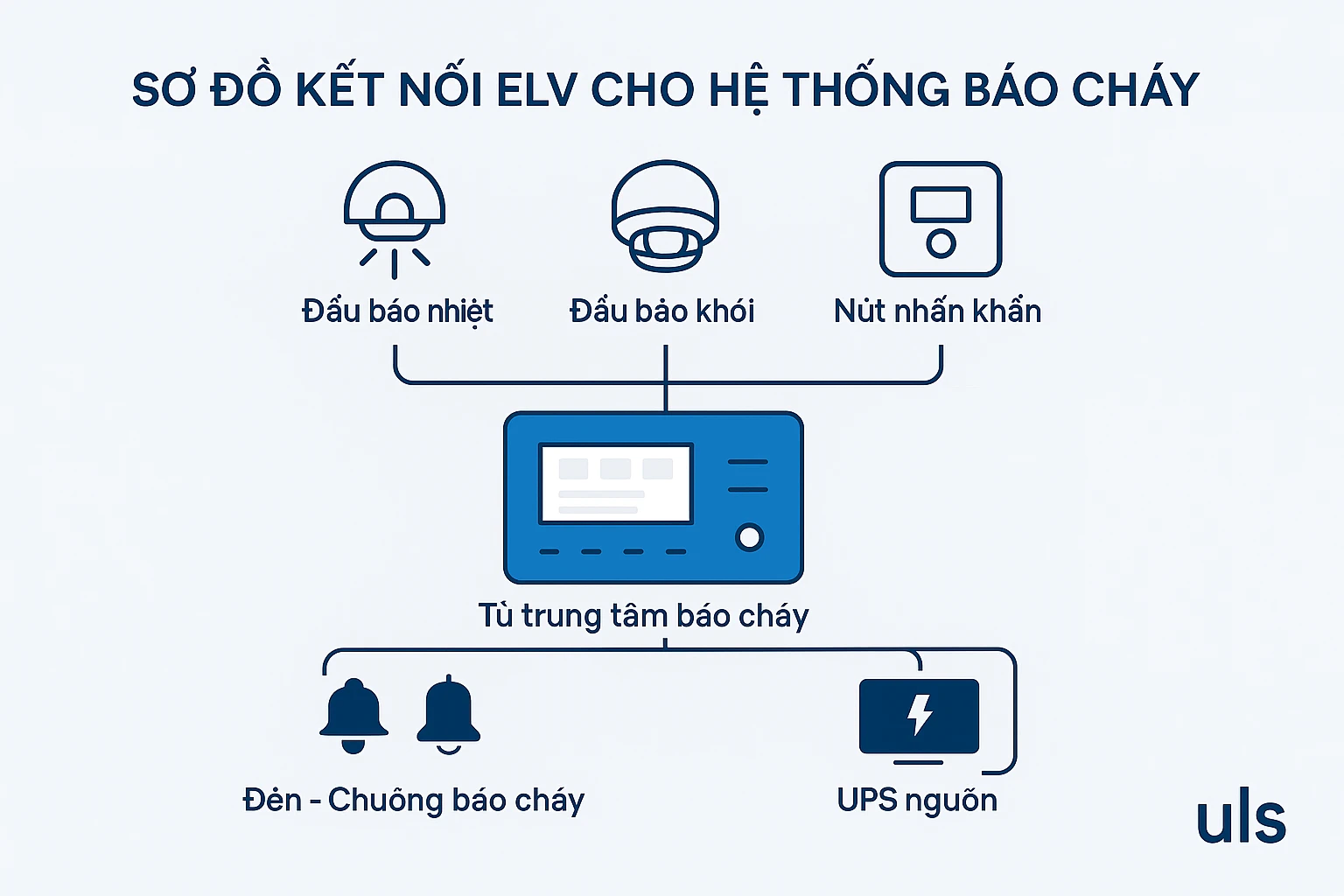

6. Sơ Đồ Kết Nối ELV Cho Hệ Thống Báo Cháy
Sơ Đồ Kết Nối ELV Cho Hệ Thống Báo Cháy
✅ Trong hệ thống ELV khách sạn, đường cáp tín hiệu báo cháy sẽ được:
-
Bố trí theo từng tầng, tủ con báo cháy nối về tủ trung tâm
-
Dán nhãn rõ ràng, đấu nối theo sơ đồ kỹ thuật
-
Đặt trong ống ruột gà chống cháy hoặc ống gen cứng
7. Các Dòng Thiết Bị Phổ Biến Trên Thị Trường
| Loại thiết bị | Thương hiệu phổ biến |
|---|---|
| Tủ trung tâm | Hochiki, Notifier, Siemens, Horing |
| Đầu báo khói/nhiệt | Apollo, System Sensor, Horing, Hochiki |
| Đèn – chuông báo cháy | Edwards, System Sensor |
| UPS cho tủ báo cháy | Santak, APC, Eaton |
| Nút nhấn khẩn | Nohmi, GST, Zeta |
👉 Tùy theo quy mô khách sạn, có thể chọn:
-
Tủ trung tâm 4–8 zone cho khách sạn nhỏ
-
Hệ thống địa chỉ 64–128 thiết bị cho khách sạn lớn
8. Thi Công & Lập Hồ Sơ PCCC
🏗️ Quy trình thi công:
-
Khảo sát mặt bằng, xác định vị trí đầu báo – tủ trung tâm
-
Triển khai đường ống ELV chôn âm hoặc đi nổi
-
Kéo dây tín hiệu, đánh số, test tín hiệu từng thiết bị
-
Lắp đặt thiết bị & cài đặt tủ báo cháy
-
Kết nối liên động: thang máy – cửa thoát hiểm – quạt tăng áp
-
Nghiệm thu – test hệ thống – hoàn thiện hồ sơ
📄 Hồ sơ PCCC:
-
Bản vẽ hệ thống báo cháy (AutoCAD)
-
Bảng kê thiết bị
-
Sơ đồ kết nối liên động
-
Biên bản kiểm định, biên bản thử nghiệm
-
Giấy chứng nhận PCCC (của Cục/Cảnh sát PCCC)
9. Kiểm Tra – Bảo Trì – Xử Lý Sự Cố Báo Cháy
🛠️ Bảo trì định kỳ:
-
Test đầu báo hàng tháng
-
Kiểm tra kết nối tủ trung tâm – UPS – thiết bị đầu cuối
-
Thay pin đầu báo 1 năm/lần (nếu có)
-
Vệ sinh đầu báo khói
⚠️ Lỗi thường gặp:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Báo giả | Bụi bẩn, độ ẩm cao | Vệ sinh đầu báo, thay mới |
| Mất kết nối | Đứt dây, lỗi module | Kiểm tra sơ đồ mạch, đấu nối lại |
| Tủ báo cháy không hoạt động | Mất nguồn, lỗi UPS | Kiểm tra nguồn cấp, thay pin dự phòng |
10. Tích Hợp Báo Cháy Với Hệ Thống Thoát Nạn & BMS
🔗 Kết nối với BMS:
-
BMS nhận tín hiệu từ tủ báo cháy
-
Tự động tắt điều hoà, ngắt điện, mở thang thoát hiểm
-
Kích hoạt hệ thống phát thanh hướng dẫn sơ tán
🏃♂️ Kết hợp thoát nạn:
-
Tự động mở cửa thoát hiểm bằng relay
-
Kích hoạt đèn chỉ dẫn thoát hiểm
-
Điều khiển quạt tăng áp tại hành lang cầu thang
11. Kết Luận & Tư Vấn Triển Khai Hiệu Quả
Triển khai hệ thống báo cháy khách sạn không chỉ để đáp ứng quy định pháp luật, mà còn là giải pháp sống còn trong việc đảm bảo an toàn tính mạng và tài sản cho khách hàng và nhân viên.

Lưu ý quan trọng:
Không tiết kiệm chi phí khi chọn thiết bị báo cháy
Nên thuê đơn vị có kinh nghiệm triển khai báo cháy cho khách sạn
Tích hợp đồng bộ với ELV để dễ bảo trì – dễ mở rộng – dễ quản lý
